- nλ0 es el flujo de fotones (# s-1 Å-1 cm-2) fuera de la atmósfera terrestre
- fλ0 es el flujo de energía de la fuente (erg s-1 Å-1 cm-2) fuera de la atmósfera terrestre
- Sλ es la función de transmisión que define la banda de paso estándar
- Cλ es una constante aditiva arbitraria para cada banda de paso

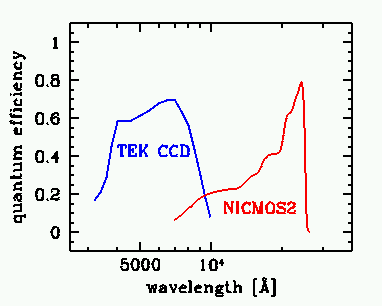

- Eficiencia cuántica del detector:
El primer detector astronómico fue el ojo humano. Desde fines del siglo XIX las placas fotográficos comenzaron a utilizarse en astronomía y produjeron una revolución porque permitían tener un registro permanente de las observaciónes. Las emulsiones tenían eficiencias cuánticas bajas, entre 1% y 5%. Alrededor de 1940 se comenzaron a usar los tubos fotomultiplicadores con eficiencia de hasta 90% aunque con un solo canal. A comienzos de 1980 se comenzaron a usar los detectores bi-dimensionales en longitudes de onda ópticas (CCDs) y unos pocos años más tarde los primeros arreglos para la detección de luz en el IR.
- Reflectividad de espejos:

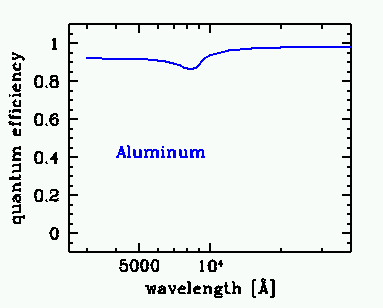

Habitualmente los espejos se recubren con delgadas capas de aluminio aunque hay nuevos materiales más reflectantes dependiendo de la longitud de onda de interés.
- Filtros:
Los filtros se fabrican con distintos materiales ópticos con el fin de aislar ciertas zonas espectrales de interés. Cuando el ancho de la banda a media altura es mayor que 300 Å se habla de fotometría de banda ancha, entre 100-300 Å es fotometría de banda intermedia, y para anchos menores a 100 Å se trata de fotometría de banda angosta.

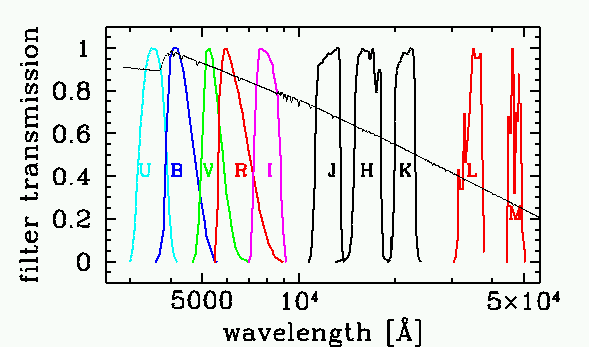

A continuación se muestra uno de los sistemas fotométricos más usados: el sistema de banda ancha UBVRIJHKLM establecido por Johnson entre 1953-1959.
Filtros del sistema de Johnson y el espectro de VegaAcá se muestra el sistema de Sloan introducido en 1996 que está siendo muy empleado. Es un sistema de banda ancha hecho de filtros interferenciales los cuales permiten definir muy bien los límites de cada banda (excepto el filtro z'), y una mejor reproducibilidad.

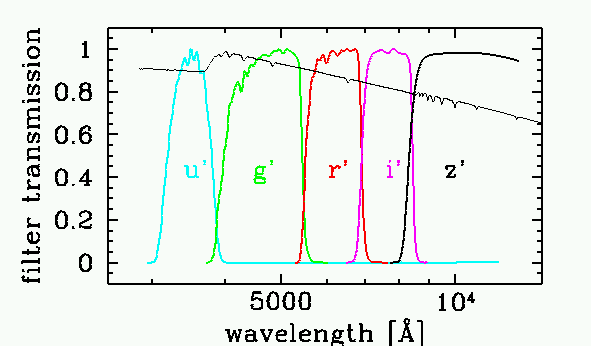

Filtros del sistema de Sloan y el espectro de VegaLos filtros se caracterizan por la longitud de onda equivalente y/o longitud de onda efectiva :
Características de los filtros de Johnson y de Sloan:
FILTRO λeq FWHM(Å) U 3652 524 B 4468 1008 V 5505 826 R 6581 1576 I 8059 1543 J 12400 2300 H 16500 3100 K 21600 3300 L 35000 4000 M 47500 4600 u' 3522 634 g' 4803 1409 r' 6254 1388 i' 7668 1535 z' 9114 1409 El sistema UBVRI está definido en Bessell 1990 (PASP, 102, 1181)
Los filtros JHK están definidos en Persson et al. 1998 (AJ, 116, 2475)
Los filtros L y M están definidos en Bessell and Brett 1988 (PASP, 100, 1134)
El sistema de Sloan está definido en Fukugita et al. 1996 (AJ, 111, 1748)
- Transmisión de otros elementos ópticos en el camino óptico: ventana del CCD, corrector de campo, etc.
- Medición de magnitudes instrumentales:

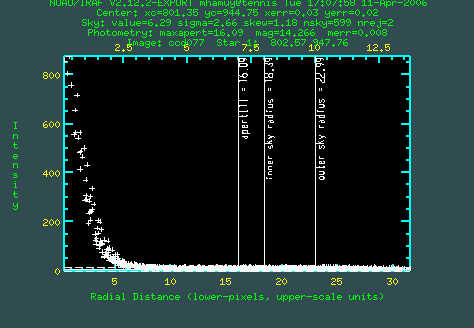

Se usó la tarea "phot" para medir los fotones (electrones) registrados en el CCD de las estrellas de Landolt usando una apertura de radio de 7". Esta es la misma apertura usada por Landolt en el establecimiento del sistema fotométrico UBVRI. Para restar el cielo se seleccionó un anillo de 2" de ancho a una distancia de 8" de cada estrella. Acá se muestra el perfil radial de una estrella y los pixeles en el ánulo del cielo:

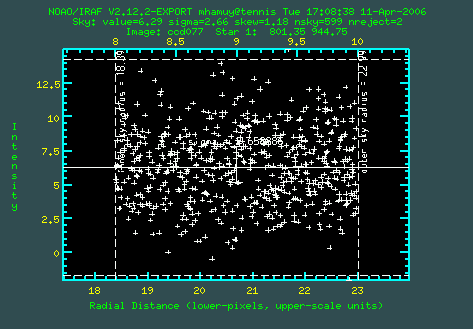

La tarea "phot" calcula el cielo medio en el anillo, resta este cielo de cada pixel contenido en la apertura y suma la contribución de los fotones registrados en cada pixel dentro de la apertura. La tarea se encarga de normalizar el número de fotones por el tiempo de exposición y de calcular una magnitud instrumental.
- Errores instrumentales:
Supongamos una apertura con n* pixeles, un ánulo con ns pixeles. Si pi son los fotones registrados en el pixel i debido a la estrella y si los fotones registrados en el mismo pixel debido al cielo (i:1 → n*), los errores en cada cantidad son
El cielo medio se obtiene de los j pixeles del ánulo (j:1 → ns)
Como no podemos separar los fotones de la estrella y del cielo en el pixel i, el flujo neto de la estrella en el pixel i lo obtenemos restando el cielo medio medido en el ánulo:
y el flujo neto total de la estrella es:
El error en f se obtiene sumando en cuadratura:
en que ron es el ruido de lectura del CCD. En el caso ns >> 1:
El error relativo en f es:
Notar que σf/f decrece cuando f crece. Dependencia de σf/f con n*: el primer término crece cuando n* disminuye porque se pierde flujo al achicar la apertura, mientras que el segundo término decrece cuando n* disminuye. Hay un punto óptimo en que σf/f es mínimo y este punto depende de la distribución radial de f, i.e., el seeing.
La relación entre σf/f y σm se obtiene usando la fórmula de propagación de errores:
Notar que si σm=0.01 mag → (σf/f)=1%, →(S/N)=100
- Transformación al sistema estándar:
La tarea "fitpar" usa las magnitudes instrumentales y las magnitudes estándares de Landolt para resolver el coeficiente de extinción, término de color y punto cero de la transformación usando un ajuste de cuadrados mínimos pesados.

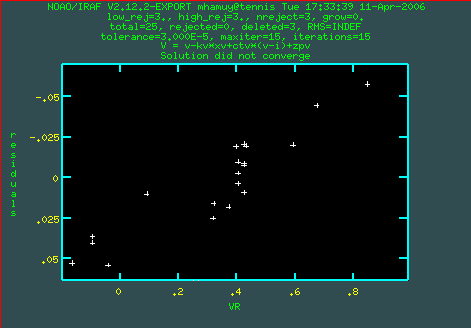

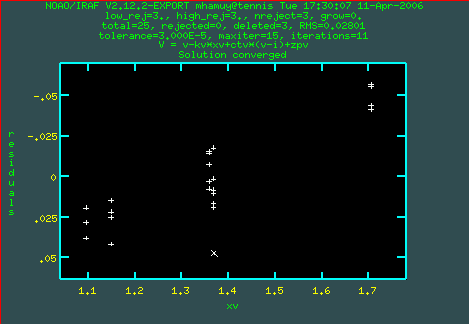

Estos gráficos muestran los residuos de la transformación asumiendo que el coeficiente de extinción es cero y luego asumiendo que el término de color es cero:

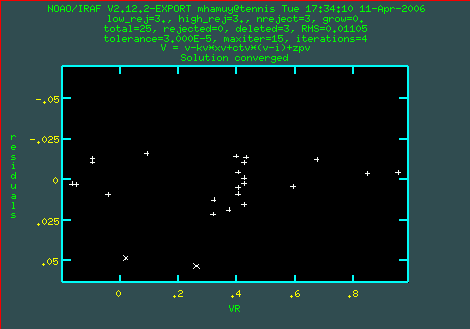

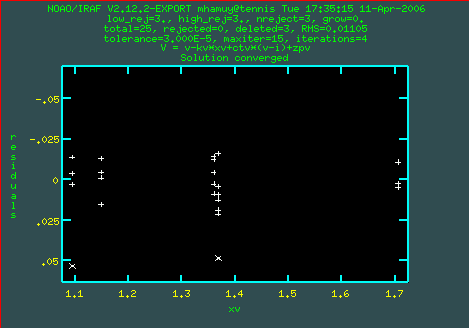

Ahora se muestran los residuos de la transformacion ajustando el coeficiente de extinción y el término de color:
Este ajuste arroja una dipersión (desviacion estándar) de 0.011 mag. Cuando la dispersión sobrepasa 0.03 mag se sospecha de la calidad fotométrica de la noche.
- Medición de magnitudes para objetos de programa:
Los objetos de programa suelen ser débiles por lo cual no conviene medir sus flujos a través de aperturas muy grandes. Con el fin de minimizar el ruido, se mide el objeto de interés con una apertura pequeña y se aplica una corrección de apertura obtenida a partir de algunas estrellas brillantes del campo (como las indicadas abajo).

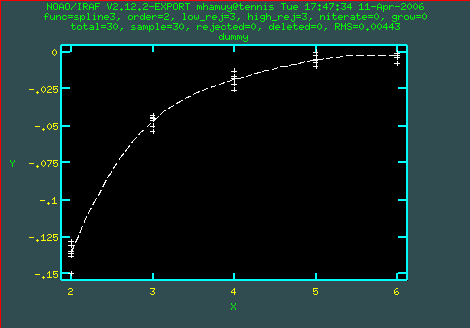

Estas estrellas permiten determinar la curva de crecimiento, definida como la diferencia en magnitud entre aperturas concéntricas, en función del radio de la apertura. Esta curva mide cuando flujo se pierde al achicar la apertura.
Finalmente, la magnitud instrumental del objeto de interés se convierte al sistema estándar usando la ecuación anterior.
mhamuy@das.uchile.cl
Lectura Obligatoria:
Lectura Sugerida: Gutiérrez & Moreno (Capítulos III y VII)
Idealmente uno quisiera conocer la distribución espectral de las fuentes astronómicas, pero la dispersión de la luz resulta cara en tiempo de telescopio. Para obviar este problema el observador selecciona un amplio rango espectral (banda de paso) para lo cual utiliza un filtro con lo cual obtiene un promedio del flujo en dicho rango. Este tipo de medición se denomina fotometría astronómica, cuyo objetivo consiste en medir el flujo de las fuentes a través de bandas de paso estándares pre-establecidas.
Recordemos del Capítulo 2 que la magnitud de banda ancha se define como:
en que:
Como el observador ve un flujo modificado por los efectos de la extinción atmosférica y por su propia respuesta instrumental, su medición resulta en una magnitud instrumental:
en que EλX es la transparencia de la atmósfera (que es función de λ y de la masa de aire X), S'λ es la banda de paso instrumental y A es el área colectora del telescopio.
El desafío del observador consiste en remover los efectos instrumentales y de extinción y convertir sus magnitudes instrumentales (o naturales) en magnitudes en el sistema estándar (magnitudes estándares).
La luz de las fuentes astronómicas se atenúa al cruzar la atmósfera debido a absorción y scattering por lo cual se hace necesario corregir este efecto. Si fλ0 (erg s-1 Å-1 cm-2) es el flujo de una fuente fuera de la atmósfera el flujo recibido en la superficie de la Tierra (fλ) es menor que fλ0. Para ver cómo se atenúa el flujo partamos por la ecuación de transferencia radiativa:
en que kλ (cm2 g-1) es la opacidad de la atmósfera, ρ (g cm-3) es la densidad de la atmósfera a una altura h sobre la superficie, y ds es el elemento de distancia entre la estrella y el observador.

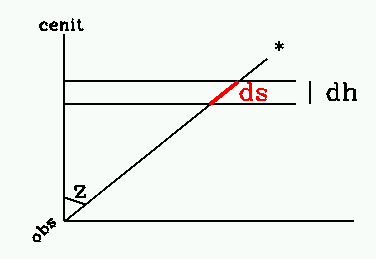

Suponiendo una atmósfera de capas planas y un objeto celeste a una distancia cenital z:
se puede ver que :
con lo cual:
La solución es:
en que H es la altura total de la atmósfera medida desde el observatorio. Si defino μ0 como la masa de aire por unidad de área en la vertical (g cm-2) y μ como la masa de aire por unidad de área en la dirección de observación,
y si defino la masa de aire X (sin dimensiones) en la dirección de observación,
la ecuación de transferencia queda:
El flujo decae exponencialmente y el decaimiento crece con la masa de aire.
La masa de aire es 1 en la vertical (z=0), y 2 para z=60o. La aproximación de capas planas es válida cerca del cenit. Tomando en cuenta la curvatura de la atmósfera la masa de aire es:
Podemos definir la transparencia Eλ de la atmósfera en la vertical (X=1):
con lo cual vemos que la transparencia depende de la opacidad
El flujo de la estrella para una masa de aire X es:
La banda de paso instrumental, S'λ es el resultado de la atenuación de fotones por todos los elementos ópticos del sistema de detección. Como mínimo se deben considerar la reflectividad del espejo(s) (Mλ), la transmisión del filtro(s) (Fλ) y la eficiencia cuántica del detector (Qλ). Si consideramos un telescopio tipo Cassegrain habrá dos reflexiones, por lo que la banda de paso será:
En general habría que agregar a esta ecuación factores adicionales que den cuenta de todos los elementos ópticos a lo largo del camino óptico hacia el detector. Veamos algunos de estos elementos:
Los datos para producir estos gráficos estan ACA.
La magnitud instrumental que el observador mide es:
y lo que queremos obtener es la magnitud fuera de la atmósfera (Eλ=1), i.e.,
La magnitud instrumental se relaciona con la magnitud fuera de la atmósfera por:
en que Kλ es el coeficiente de extinción [en unidades de magnitud × (masa de aire)-1] el cual corresponde a la transparencia media para la banda de paso:

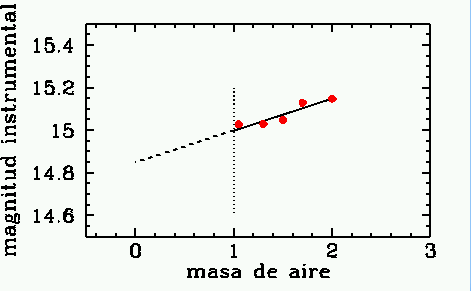

Al medir una misma estrella a distintas masas de aire obtendremos la recta de Bouger:
Para determinar el coeficiente de extinción Kλ debemos restringir el rango a X=1-2 ya que a masas de aire mayores la aproximación lineal ya no es válida. Esta medición sólo se puede hacer cuando la extinción se mantiene estable en el tiempo y en distintas direcciones durante la noche, en cuyo caso se habla de "noche fotométrica". Para que se cumpla esta condición al menos la noche debe estar totalmente despejada.
Coeficientes de extinción medidos en Las Campanas en el sistema de Johnson y Sloan:
| FILTRO | Kλ [mag (masa de aire)-1] |
|---|---|
| U | 0.57 |
| B | 0.29 |
| V | 0.13 |
| R | 0.10 |
| I | 0.08 |
| J | 0.11 |
| H | 0.05 |
| K | 0.08 |
| u' | 0.51 |
| g' | 0.20 |
| r' | 0.11 |
| i' | 0.06 |
Notar que la extinción disminuye fuertemente con la longitud de onda.
Una vez determinada la extinción podemos calcular magnitudes instrumentales fuera de la atmósfera. Bien, pero las magnitudes instrumentales varían de instrumento a instrumento. Para poder comparar magnitudes obtenidas con instrumentos diferentes se define un sistema estándar al cual deben convertirse las magnitudes instrumentales.
Si Sλ es la banda de paso del sistema estándar, la magnitud en el sistema estándar (o magnitud estándar) se define como:
en que Cλ es el punto cero de la escala de magnitudes y difiere para cada banda de paso.
Notar que la banda de paso instrumental no es igual a la banda estándar (i.e. S'λ ≠ Sλ), por lo cual la diferencia entre la magnitud instrumental fuera de la atmósfera y la magnitud estándar es:
El término con el área es independiente de la estrella medida y se puede combinar con Cλ en una constante aditiva ZPλ a ser determinada observacionalmente:

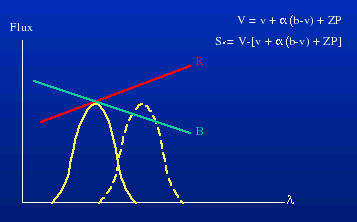

El término con la razón de los flujos, sin embargo, depende de la distribución espectral de cada estrella:
La ecuación de tranformación al sistema estándar se puede escribir:
en que CTλ es el término de color. Para determinar CTλ y ZPλ debemos observar estrellas estándares de distintos colores. Como hay dos incógnitas al menos necesitamos 2 estrellas. Lo ideal es tener 20 estrellas y usar un ajuste de cuadrados mínimos.
Si S'λ = Sλ tendremos CTλ= 0. El valor medido de CTλ es un diagnóstico de cuán parecido es el sistema instrumental al sistema estándar (mientras más chico mejor).
Ejemplo de ecuaciones de transformación:
Catálogos de estrellas estándares en el sistema UBVRI: Landolt 1992 (AJ, 104, 340)
Catálogos de estrellas estándares en el sistema JHK: Persson et al. 1998 (AJ, 116, 2475)
Catálogos de estrellas estándares en el sistema Sloan: Smith et al. 2002 (AJ, 123, 2121)
Noche del 30/09/2002 con el telescopio de 1 m de Las Campanas. Se observaron 5 campos de estrellas estándares de Landolt y varios campos de objetos de programa. Se usó el paquete "apphot" en IRAF para la reducción de los datos. Esta figura muestra el campo T Phe y las cuatro estrellas estándares:
